なんでcui起動してsshログインしたいの？

raspbianはデフォルトでGUI（グラフィカル・ユーザー・インタフェース）起動するが、
GUIが必要なシーンというのはRaspberry piをディスプレイに繋いで画面を表示し、キーボードとマウスを繋いで操作をする時だ。
メールやブラウズ用途ならこの使い方は持ってこいだが、IoT用途で使う場合には必ずしもGUIは必要ない。
というかケーブル類からRaspberry piを解放して電源を挿すだけで（これもバッテリー使って電源ケーブルからも解放できますが）起動し、手元のパソコンから操作できた方が利便性が高い。
ということでWindowsっぽい画面の表示されないCUI（キャラクタベース・ユーザー・インタフェース）で起動される設定を行う。

設定画面を開く

以下のコマンドで設定画面を開く。

$ sudo raspi-config

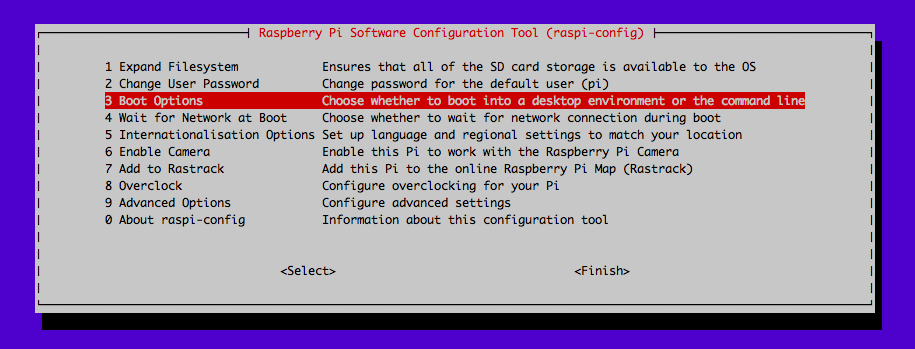

すると、以下のような画面が開くので、カーソルキーで「3 Boot Options」を選択しenterキーを押す。

Consoleを選択する

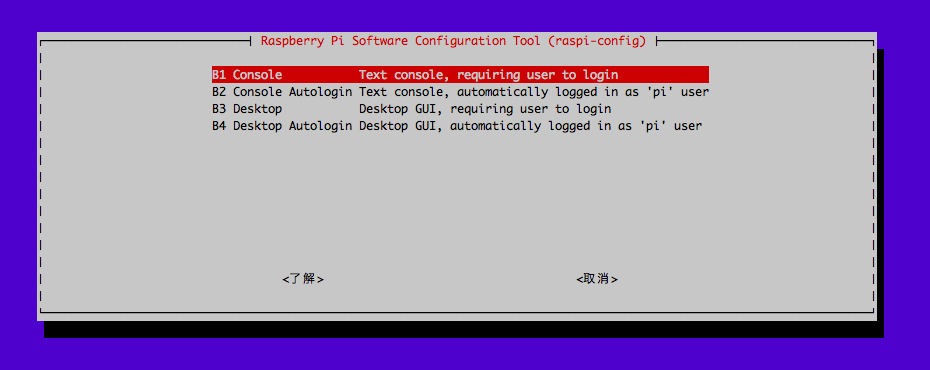

次に以下のような画面が開くので「B1 Console」を選択しenterキーを押す。

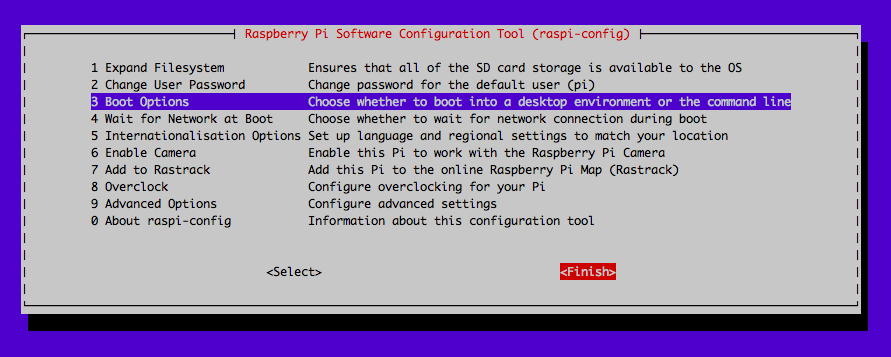

先ほどのメニューに戻るので、カーソルキーで左右を押すと下の「Select」「Finish」が選べるので「Finish」を選択しenterキーを押す。

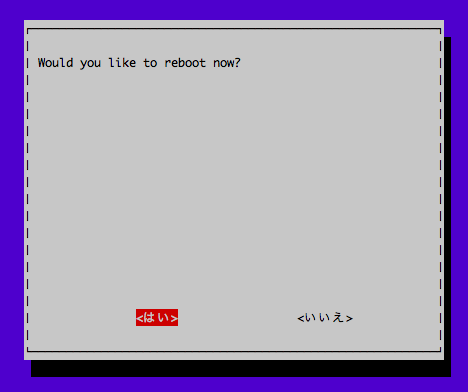

再起動の確認が出るのでそのままenterキーを押す。

SSHログイン

$ ssh pi@IPアドレス

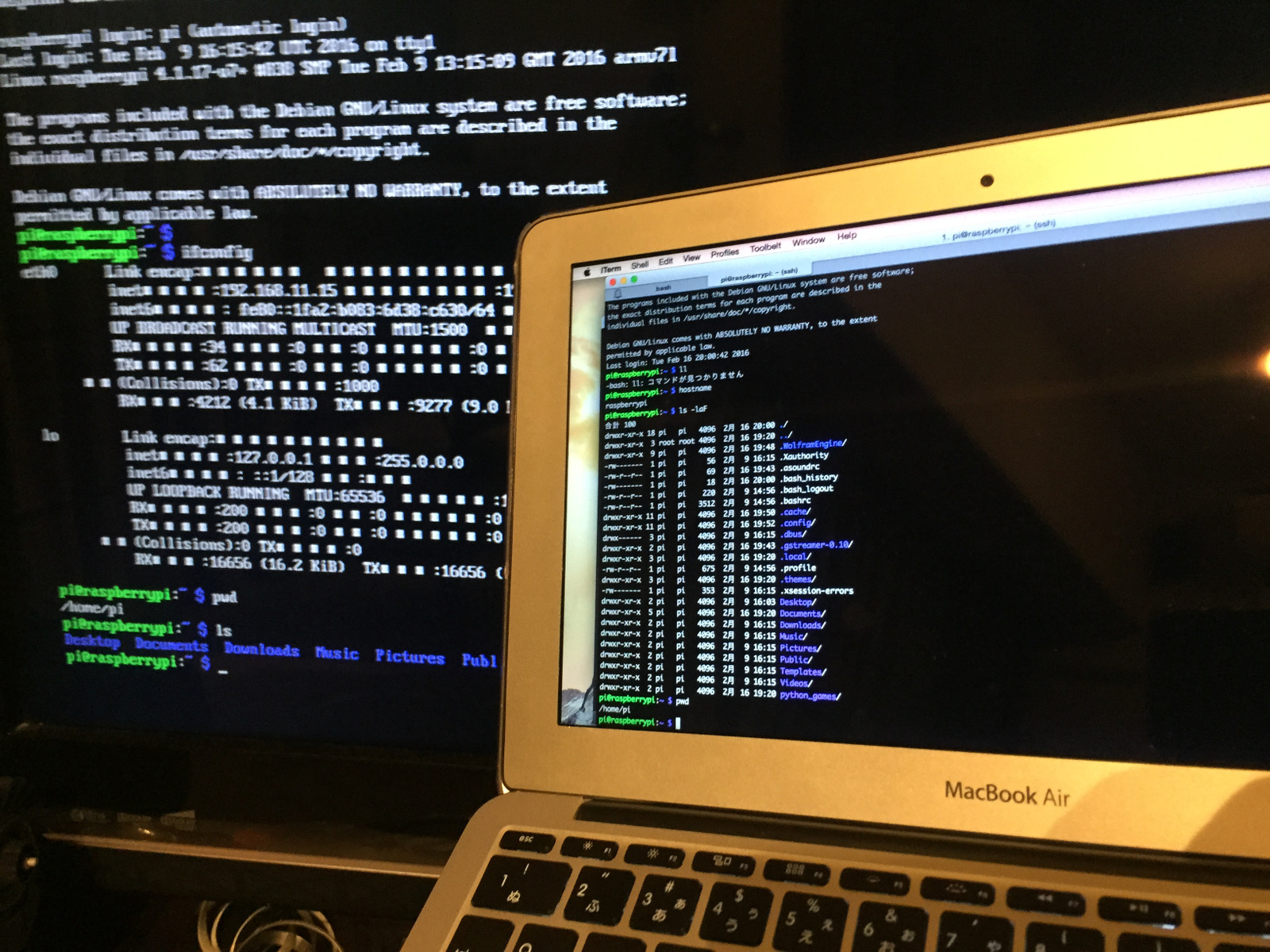

後ろのTVがRaspberry piをCUIで起動しているところで、手前のMacBookAirがsshログインでアクセスしているところ。

Raspberry piの電源を落とす

以下のコマンドでシャットダウン出来る

sudo shutdown -h now

画面が真っ暗になったらRaspberry piの電力供給用microUSBを抜く。
このコマンドはssh越しでも打てる。

問題となったこと

UnityのWebGL出力を試そうとしたところ、
ChromeでWebGL出力したindex.htmlが読み込めない。
どうやらchrome側の設定でWebGLを有効にする必要があるようだ。

Chrome側の設定

再起動ボタンが表示されるので押して、chromeを再起動する。

Webサーバーを立てて確認する

開封の儀

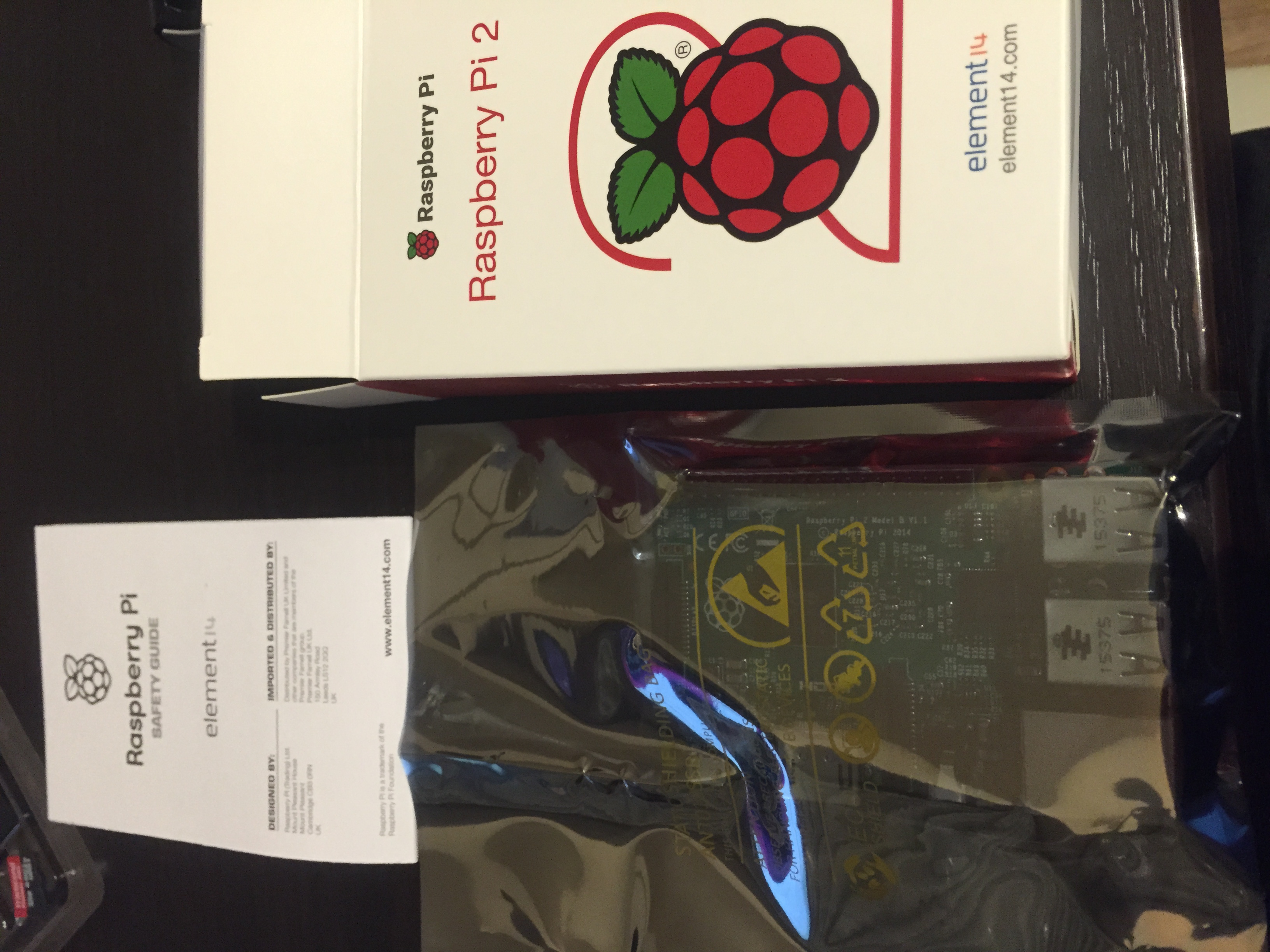

Raspberry pi 2を開封するとこんな感じ。
基板剥き出しの本体と説明書というシンプルな構成でした。

SDカードにNOOBSをインストール

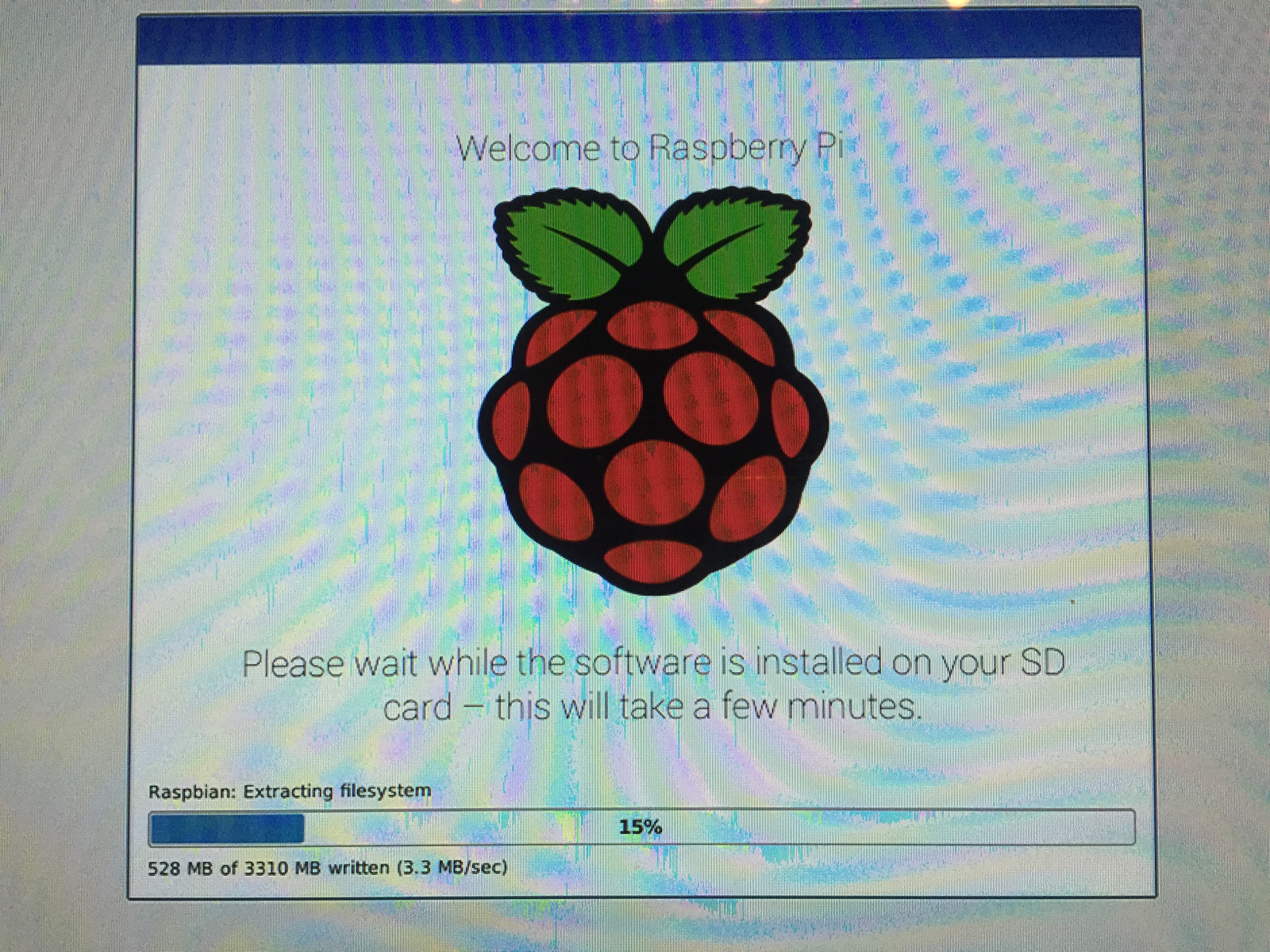

インストール中画面

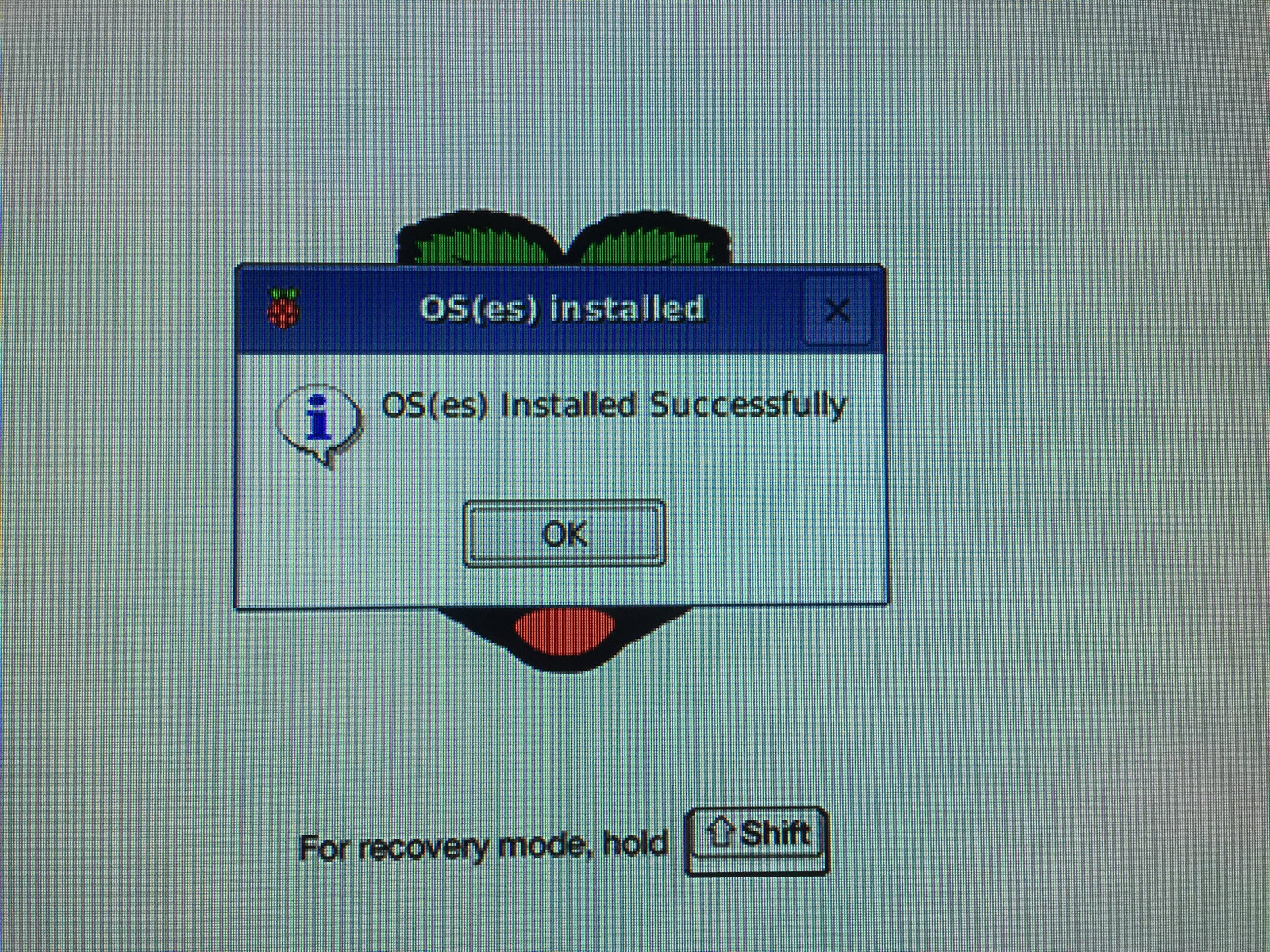

完了すると以下のようになる

なんではじめるの？

Raspberry pi とは

買ったもの

マルツ秋葉原本店で買ったもの

・ Raspberry pi 2 model B ¥5,100
・ Raspberry pi 2 用 ケース MC-RP002-CLR ¥1,200
・サンハヤト リードベンダー RB-5 ¥560
・巻き取り式LANケーブル LAN-WINDCABLE-1.5M ¥408
・ピンセット P-86-125 ¥150
・ジャンプワイヤパック SKS-100 ¥435
・ジャンプワイヤ 10cm（メス-メス） 10SS-MIX ¥220
・消費税 ¥645
・ 計 ¥8718

秋月電子通商 秋葉原店で買ったもの

あきばお〜6号店で買ったもの

・microSDカード TS32GUSDU1 ¥1,078（税込）

買わなかった物

Graphvizとは?

GraphvizとはDOT言語というスクリプトでグラフを描くことができるツールです。
サーバー構成図やクラス図、DBテーブルの関連図が作成できるようです。
絵が苦手てパワポも環境によって入っていたりいなかったりする私としては触ってみても損は無さそうだということでチャレンジしてみました。

環境

MacBookAir OS X Yosemite 10.10.5 で実施しています。

インストール

ターミナルから以下のコマンドでインストール出来ます。

$ brew install graphviz ==> Installing dependencies for graphviz: libpng ==> Installing graphviz dependency: libpng ==> Downloading https://homebrew.bintray.com/bottles/libpng-1.6.21.yosemite.bottle.tar.gz ######################################################################## 100.0% ==> Pouring libpng-1.6.21.yosemite.bottle.tar.gz   /usr/local/Cellar/libpng/1.6.21: 17 files, 1.2M ==> Installing graphviz ==> Downloading https://homebrew.bintray.com/bottles/graphviz-2.38.0.yosemite.bottle.1.tar.gz ######################################################################## 100.0% ==> Pouring graphviz-2.38.0.yosemite.bottle.1.tar.gz   /usr/local/Cellar/graphviz/2.38.0: 469 files, 67M

まずは簡単な図を描いてみる

$ cat samples/sample1.dot digraph sample {   alpha -> beta;   alpha -> gamma;   beta -> delta; }

dotコマンドで実行

$ dot -Tpng samples/sample1.dot -o sample1.png

出来た画像は以下のとおり

使えるレイアウトや出力形式は-vオプションで確認できる

$ dot -v dot - graphviz version 2.38.0 (20140413.2041) libdir = "/usr/local/Cellar/graphviz/2.38.0/lib/graphviz" Activated plugin library: libgvplugin_dot_layout.6.dylib Using layout: dot:dot_layout Activated plugin library: libgvplugin_core.6.dylib Using render: dot:core Using device: dot:dot:core The plugin configuration file:     /usr/local/Cellar/graphviz/2.38.0/lib/graphviz/config6         was successfully loaded.     render    :  dot fig map pic pov ps quartz svg tk vml xdot     layout    :  circo dot fdp neato nop nop1 nop2 osage patchwork sfdp twopi     textlayout    :  textlayout     device    :  bmp canon cgimage cmap cmapx cmapx_np dot eps exr fig gif gv icns ico imap imap_np ismap jp2 jpe jpeg jpg pct pdf pic pict plain plain-ext png pov ps ps2 psd sgi svg svgz tga tif tiff tk vml vmlz xdot xdot1.2 xdot1.4     loadimage    :  (lib) bmp eps gif jpe jpeg jpg pdf png ps svg

私はこちらのチュートリアルで大体の使い方を覚えました

Graphviz チュートリアル

ノードに画像を使う方法

server [label=<<table border="0"><tr><td><img src="hoge.png"/></td></tr><tr><td>server</td></tr></table>>];

これを出力すると画像として表示される。

私の思ったGraphvizのメリットデメリット

メリット

• テキストファイルなのでgitで差分管理出来る
• 修正がテキストなので、絵的に割り込ませたり枠の大きさを変える必要が無く早い
• レイアウト変更は手描きに比べるとコマンド一発なので早い
• pythonでも生成できる

デメリット

• 矢印のコネクト位置を何ピクセルずらす等の微妙なレイアウト修正は手描きに劣る
• 吹き出しのメモ書き的なものは入れられない（画像＋配置で頑張れば何とかなるかも）
